三菱伺服配套精密行星减速机

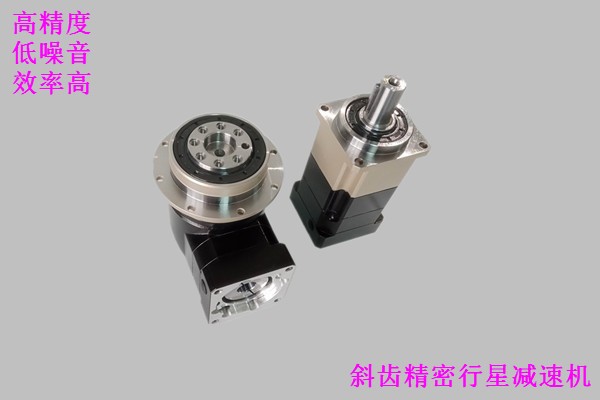

三菱伺服配套精密行星减速机

简要描述:三菱伺服配套精密行星减速机采用行星齿轮结构设计,采用高性能合金钢特殊热处理,法兰等为铝合金材质,具有外形美观、体积小、重量轻、扭矩大、噪音低、高效率、使用寿命长等特点。精密减速机全封闭内加高性能润滑脂,终生免维护,斜齿行星式减速器货期快 KADR090盘式精密行星减速机

产品型号:

所属分类:法兰盘式行星齿轮减速机

更新时间:2018-09-07

详细说明:

  三菱伺服配套精密行星减速机(方/圆法兰可选),标配松下、台达、安川等伺服电机,主要产品有:KAB系列斜齿方筒直线型(KAB060 KAB090 KAB115 KAB142 KAB180 KAB220),KABR系列斜齿方筒转角型

(KABR060 KABR090 KABR115 KABR142 KABR180 KABR220),KAD系列斜齿盘式直线型

(KAD060 KAD090 KAD115 KAD142 KAD180 KAD220),KADR系列斜齿盘式转角型

(KADR060 KADR090 KADR115 KADR142 KADR180 KADR220),KPF/KPE系列经济款斜齿圆筒直线型(KPF060 KPF090 KPF115 KPF142 KPF180 KPF220)

行星减速机,行星齿轮减速机,伺服减速机,精密减速器,伺服电机减速机,直角行星减速机,高刚性伺服行星减速器产品,产品每一个零件都精雕细琢、成就非凡产品品质。

     三菱伺服配套精密行星减速机选型参数单位是“弧分”(即1度的1/60)4,衔接版研发适宜各种伺服马达及其他马达安装,安装容易。5,减速比输出转速与输入转速的比值6,平均寿命指减速机在额定负载下,额定转速时的义务时间。延续运转运用时降下来运用寿命1/27,满载功率指在大负载情况下,减速机的传输动力等级。它是权衡减速机的同一个关键目的,满载功率高的减速机发热少,全体功用高。8,噪音此数值是在输入转速爲3000转/分钟时,不带负载,距离减速机一米距离是测量的。9,义务温度。

  三菱伺服配套精密行星减速机由一个内齿环紧密结合于齿箱壳体上,环齿 有一个自外部动力所驱动的太阳齿轮,介于两者之间有一组由三颗齿轮等分组合于托盘上的行星齿轮组该组行星齿轮依靠著出力轴,内齿环及太阳齿轮支撑浮游於中心;行星减速机当入力轴动力驱动太阳齿时,可带动行星齿轮自转,并依循著内齿环之轨迹沿著中间公转,游星的旋转带动连结于托盘上出力轴输出动力。

     结构组成由行星轮,太阳轮,内齿圈,行星架,箱体,马达组成。传动结构则变成是由多级行星齿轮组成,一般用的多的一级,两级;两级以上的用的特别少,行星减速机的级数越多,扭矩越大,噪音越大,传动效率低;行星齿轮减速机的级数打造是根据应用产品的要求特性来研究发明的,级数越少越好。

     当驱动电机和减速机间装配同心度保证得较好时,驱动电机输出轴所承受的仅仅是转动力(扭矩),运转时也会很平顺,没有脉动感。而在不同心时,驱动电机输出轴还要承受来自于减速机输入端的径向力(弯矩)。这个径向力的作用将会使驱动电机输出轴弯曲,而且弯曲的方向会随着输出轴转动不断变化。

      三菱伺服配套精密行星减速机如果同心度的误差较大时,该径向力使电机输出轴局部温度升高,其金属结构不断被破坏,终将导致驱动电机输出轴因局部疲劳而折断。两者同心度的误差越大时,驱动电机输出轴折断的时间越短。在驱动电机输出轴折断的同时,减速机输入端同样也会承受来自于驱动电机输出轴方面的径向力,如果这个径向力超出减速机输入端所能承受的大径向负荷的话,其结果也将导致减速机输入端产生变形甚至断裂或输入端支撑轴承损坏。
