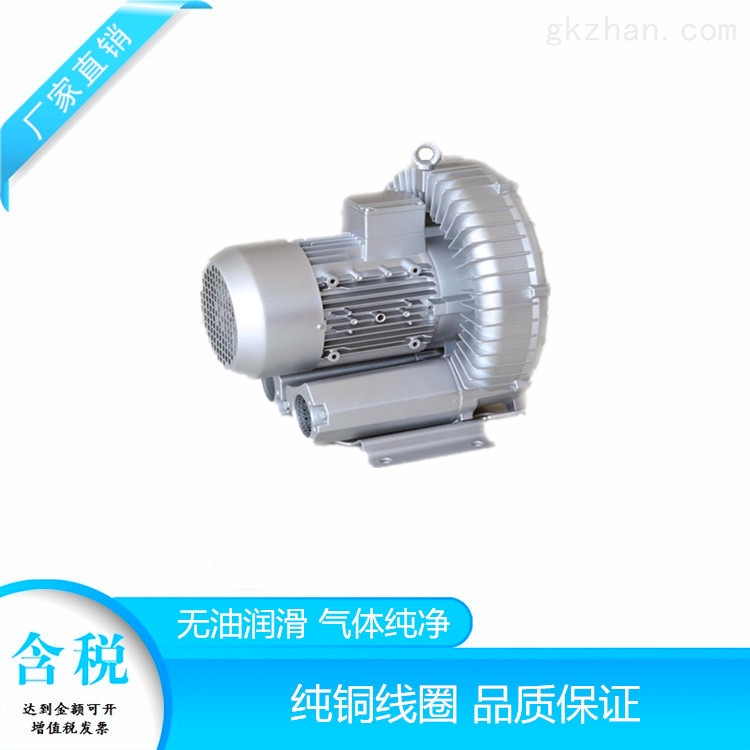

工业吸尘鼓风漩涡气泵真空泵

工业吸尘鼓风漩涡气泵真空泵

简要描述:工业吸尘鼓风漩涡气泵真空泵 特殊叶片设计,压力高,风量大,噪音低,寿命长。 5.特殊风量调节风门,风量控制稳定性高,操作容易(CX.TB.HTB适用)。

产品型号:

所属分类:漩涡离心鼓风机

更新时间:2021-05-11

详细说明:

    工业吸尘鼓风漩涡气泵真空泵

    是一种旋涡式的高压风机,主要应用其吹风和吸风的功能,用于工业送风、吸尘、排气、冷却、输送等用途。广泛地应用于机械设备行业,如,印刷机械、包装机械、食品机械、纺织机械、PCB设备、工业吸尘设备、清洗干燥设备、皮革切割设备、激光设备、木工机械、电镀设备、泳池设备、环保设备、养殖设备、污水处理设备、塑料辅机、焊接废气吸取、粉粒体输送等。

2工作特点
1、一般都是铝外壳,运行可靠,坚固耐用。
2、少油或无油运转,输出的空气是干净的可提高能源利用率。
3、免维护使用,它的损耗件仅仅是两个轴承,在保质期内可免维护使用。
4、相对于离心风机来说,其压力高很多,往往是离心风机的十几倍以上。
5、机械磨损非常微小,因为除了轴承之外,没其它的机械接触部分,所以使用寿命长。
6、低噪音加马达式地一体消声设备。
7、体积小型,易于安装与使用在各类机械设备上。
旋涡式高压风机
3工作原理介绍
[1]的叶轮直接安装在电机转子上,是安全地无接触压缩。由于泵轴承安装在压缩腔外,所以即便工作在最大的压差下,也能确保机器的最大工作可靠性。
气体由吸气口1吸入,当它进入侧通道2以后,旋转叶轮3在旋转方向上给气体一个速度,同时叶片的离心力使气体向外加速并压力增加。随着旋转的进行,气体的动能增加,使得沿侧通道的气体压力进一步增加。随着侧通道在出口初变窄,气体被挤出叶片并通过出口消声器4排泵体。
4轴承要点分析
轴承是漩涡高压风机的重要部件,在风机的运行过程中,发挥着重要的作用,因此,对于风机轴承的技术要点的掌握是很有必要的。以下将分别介绍漩涡高压风机的风叶主轴轴承、发电机轴承以及轴承装机试验技术。
主轴轴承
漩涡高压风机的风叶主轴由两个轴承支承。由于风叶主轴承受的载荷非常大,而且轴很长,容易变形,因此,要求轴承必须有良好的调心性能。确定轴承内部结构参数和保持架的结构形式,使轴承具有良好的性能和长寿命。
发电机轴承
发电机轴承采用圆柱滚子轴承和深沟球轴承。通过对这两种轴承的结构设计、加工工艺方法改进、生产过程清洁度控制及相关组件的优选来降轴承振动的噪声,使轴承具有良好的低噪声性能。
装机试验
轴承安装后的实际性能不仅与轴承自身性能有关,而且还与轴承的具体安装使用条件密切相关,因此,要对高压风机轴承安装时的配合形式、安装中心的对中性进行研究,使漩涡高压风机轴承在实际使用中能够得到较好的工作性能。
5安装事项
安装场所: 周围温度与湿度,应符合以下条件:
1、单相 -5 ~40℃ 三相 -10~40℃
2、选择通风良好,尘埃及湿气少之场所。
3、安装于露天者,请使用雨罩。
安装方法: 漩涡高压风机可依任何角度安装,用螺丝确实固定于水平且具刚硬的基础或基座。基础重量大约是高压风机的3倍以上为标准。应特别注意基座是否高低不平,如果是当螺栓扭紧时漩涡高压风机台可能发生变形。可加装避震器降低噪音。吸入口上不连接通风道时,为防止危险或异物吸入,请加装铁丝网或过滤器。

     漩涡高压风机采用一次性压铸成型,外型精美,加之汽车烤漆,与进口风机不相上下。但是我们却用进口风机1/3的价格,比他们更快的供货速度和更完善的售后服务,完成了您对质的要求。无疑,我们的性价比比他们更高。
高压风机的叶轮由数十片叶片组成,它类似庞大的气轮机的叶轮。叶轮叶片中间的空气受到了离心力的作用,向叶轮的边缘运动,在那里空气进入泵体环行空腔,重新从叶片的起点以同样的方式再进行循环。叶轮旋转所产生的循环气流,以*的能量离开气泵以供使用。风机采用专用电机,结构紧凑,体积小,重量轻,噪音低,送出气源无水无油。
本系列产品参数选型:选型主要参数依据有:功率,风量风压(需要一定要求来计算),电压等。
   由于漩涡气泵的使用非常的广泛,它的选型方式和高压风机是一样的。一般来说,需要按以下两个步骤进行:
   1、需要确定现场是使用高压风机的什么功能,是吸还是吹,找准高压风机对应的压力-流量曲线;如果看错曲线,有时候会造成选出来的产品不能使用;
   2、根据计算出来的压力和流量,在曲线图上找到同时满足压力和流量对应的工作点以上的工作曲线;然后根据工作曲线选择高压风机型号;
   只要是不同的工作现场,其对压力和流量的需求就不一样,所以,要想得到相对准确的数据,就需要进行相关的计算。这个需要由专业的设计人员进行或找专业的公司咨询。
高压风机性能特点:
1. 型 , 无噪音 : 马达直接运转,在通过加上一体式的销音设施,改进了高压风机噪音大的现像 , 从而达到的效果。
2. 可靠性高当使用情况变化时,机器仍可安全运转。除了叶轮之外,高压鼓风机没有其他动作,因此可靠性之高几乎免维修。使用散热良好的精密外侧轴承,因此它具有下列优点:高压缩比;轴承运转温度低;润滑油脂寿命长;免保养。
3. 安装容易 配备齐全,可随时安装与使用,供压缩空气或用于抽真空,也可任意安装于水平或垂直的方向。
4. 无油无污染 叶轮旋转时,不与任何部分零件接触,免润滑,因此无污染。
5. 专业制造经验,精密机械设计加上慎重电机配合标准仪器测试,运用标准 ip54 , F 级马达效率高,故障极少,马达与鼓风机之间有轴封分试,预防异物进入。同时为确保功能效果,每一台鼓风机在出厂前均经过严格测试。
6. 电压 : 万国电压型, 50HZ 60HZ 均可用 , 无论您的产品是出口至欧美的使用 60Hz, 高电压的国家 , 还是中东 , 非洲等使用 50Hz 电压的国家及地区,高压风机均能达到要求 , 功能产齐全 , 让您无后顾之忧 !
高压风机安装注意事项
  1、必需使用平垫圈和弹簧垫圈来加紧螺丝;
  2、使用橡胶缓冲胶来承受高压风机的重量,特别是大功率的高压风机,
  3、对于某些对噪音有要求的场合,可以加装消音器来降低噪音(一般情况下,大约在5dB左右),消音器安装在进风管道或出风管道的末端;
  4、对于某些对噪音要求很高的场合,可以根据机器本身的条件,加上一层消音绵,即可满足现场的噪音要求,具体可咨询高压风机的厂家或专业的噪音治理公司;
  5、在使用消音绵消音时,注意高压风机与箱体的距离,注意高压风机的通风与散热,注意使用橡胶缓冲胶来承受高压风机的重量。
 6、高压风机的进出风口管道连接,应使用软管连接,以隔离震动。
